Feuchtetauscher der ME-Serie

Die Feuchtetauscher der ME Serie bestehen aus einem Nafion®-Rohr, das zum Schutz gegen Berührung und Abknicken mit einem Polypropylen-Netz ummantelt ist.

• Trocknen oder Befeuchten von Gasströmen
• Probenahme feuchter Messgase (wie z.B. Atemluft) und Trocknung unter den Taupunkt
• Befeuchten von Prüfgasen auf Umgebungsfeuchte
• Spontaner Feuchtetausch
• Kein Verlust an Meßkomponente
• Entfernt nur Wasserdampf
• Kontinuierlich Regeneration
• Kein Spülgas nötig
• Verschiedene Anschlüsse
• Geringes Totvolumen
• Robust mit ausgezeichneter Korrosionsbeständigkeit
• Leicht und portabel

Betriebsart

Das im Inneren des Rohres strömende Gases tauscht Feuchtigkeit ausschließlich mit der Umgebungsluft aus, d.h. besteht kein Feuchteunterschied mehr zwischen dem Gas im Inneren des Rohres und der Umgebung, kommt auch der Feuchte- Transport zum Erliegen. Feuchtetauscher des Types ME eignen sich somit sehr gut für die partielle Trocknung von sehr feuchten Gasen (z.B. Atemluft) oder zur partiellen Befeuchtung sehr trockener Gase (z.B. Prüfgase).

Folgende Längen sind standardmäßig verfügbar:

Andere Längen sind kundenspezifisch möglich.

Auswahl des optimalen Feuchtetauschers
Die Auswahl des Rohrdurchmessers und der Länge wird im Wesentlichen durch den geforderten Messgasfluss, und die gewünschte Feuchteaustausch-Performance bestimmt.

Verschiedene Anschlussfittings werden angeboten, wobei auch unterschiedliche Fittinge in einem Feuchtetauscher kombiniert werden können:

Wird der Feuchetauscher  als Trockner verwendet, wird Wasserdampf vom Medium an die Umgebungsluft abgegeben. Der Wasserdampf-Transport ist im Hinblick auf den Wasserdampfgehalt ein Vorgang erster Ordnung., Somit erfolgt der Feuchtetausgleich extrem schnell, in der Regel innerhalb von 100 bis 200 ms. Damit eignet sich der Trockner ideal für die Trocknung sehr feuchter Messgase bei Raumtemperatur. Schon ein kurzes Nafion-Rohr kann die Feuchte vom ursprünglichen Wert auf 10% reduzieren.

Zur Befeuchtung wird umgekehrt Wasserdampf aus der Umgebungsluft auf das trocknene Gas im Rohr  übertragen. Auch dieser Prozess benötigt nur Bruchteile von Sekunden und verläuft unter konstanten Betriebsbedingungen sehr stabil und reprozierbar. Eine häufige Anwendung ist die Befeuchtung von Kalibriergasen, wenn die Kalibrierung unter identischer Feuchte erfolgen soll wie die spätere Messung.

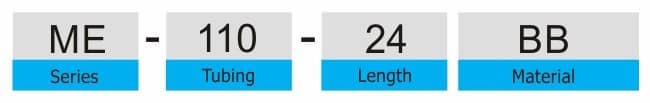

Bestell-Information

Perma Pure bietet die Trockner der ME-Serie mit vier verschiedenen Schlauchdurchmessern, ca. 6 unterschiedlichen Längen und einer Vielzahl Endfittingen an. Der geeignete Feuechtetauschertyp ergibt sich aus dem Gasfluss, den Trocknungsanforderungen und den gewünschten Endstücken gemäß untenstehender Tabelle:

1 – Modellreihe ME Feuchtetauscher ME 2 – Nafion-Rohrdurchmesser 0,050″ Nafion®-Rohr 050 0,060″ Nafion®-Rohr 060 0,070″ Nafion®-Rohr 070 0.100″ Nafion®-Rohr 110 3 – Trocknerlänge 6″ (15 cm) 06 12″ (30 cm) 12 24″ (60 cm) 24

4 – Endfitinge Drawing PVC-Schlauch mit Edelstahlhülse TT   PVC-Schlauch mit Tülle BT   Schlauchtülle für Schlauch mit 1/8″ Kerndurchmesser BB   Schlauchtülle für Schlauch mit 1/16″ Kerndurchmesser (nicht bei ME-070 oder ME-110) MB   Edelstahlrohrstück ST   Luer Lock Stecker ML   Luer Buchse FL Luer Stecker MS   Kunststoff-Zylinder geignet für Einbau in 1/4″ Quetschverschraubungen COMP4   Edelstahl-Quetschverschraubung geeignet für Anschluss eines 1/8″-Rohres COMP2

Hinweis: Nicht alle Kombinationen aus Rohrtyp, Länge und Fittingkombination sind standardmäßig verfügbar

Auswahl des geeigneten Modell für die Trocknung von Atemluft

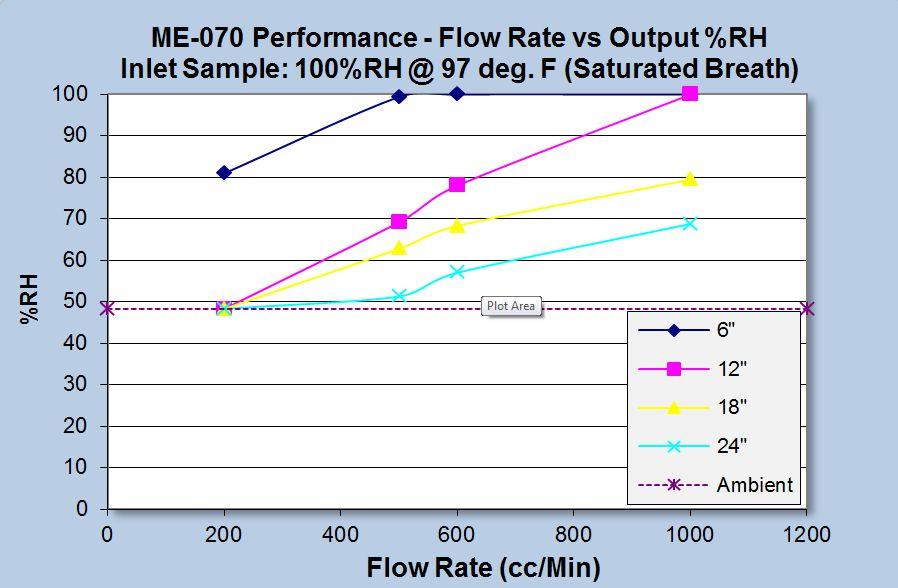

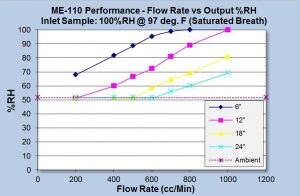

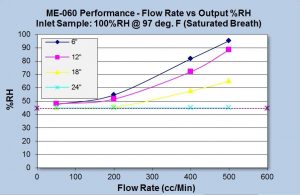

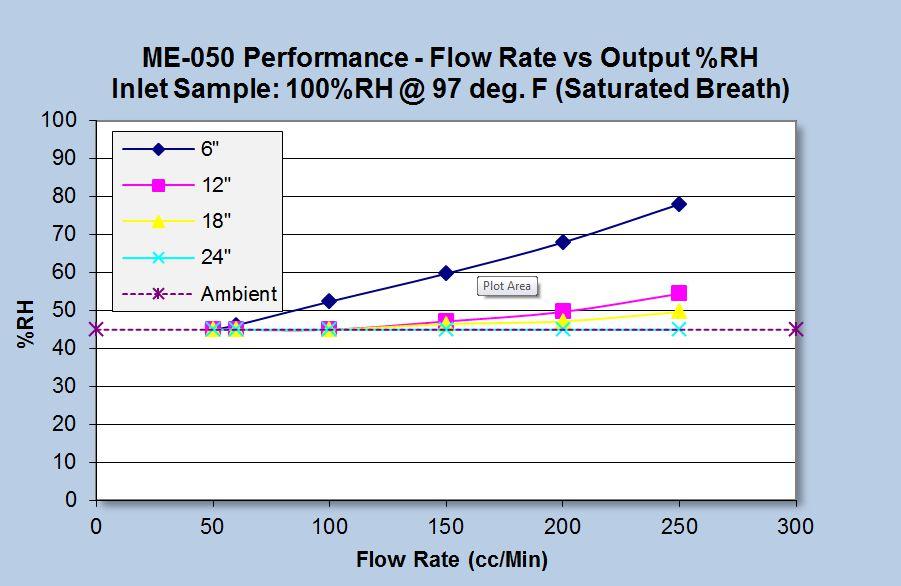

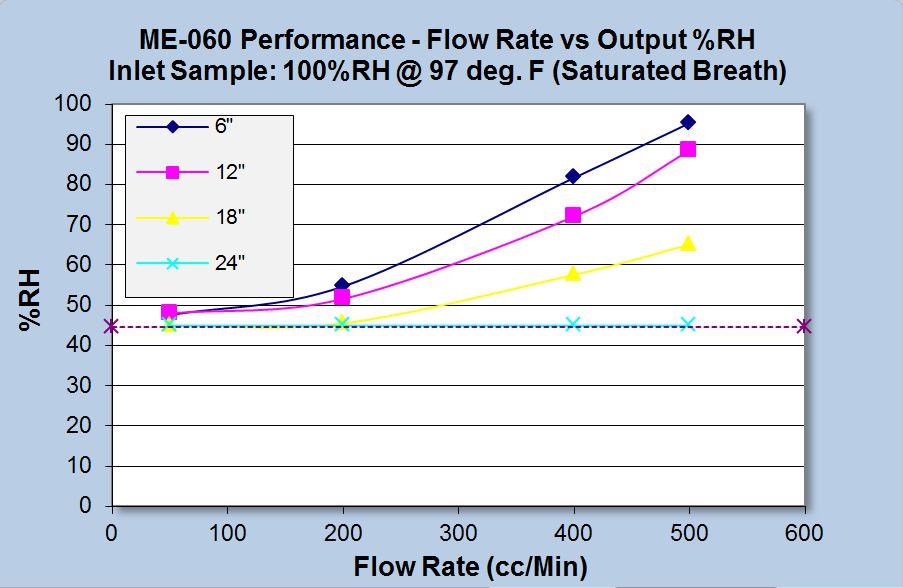

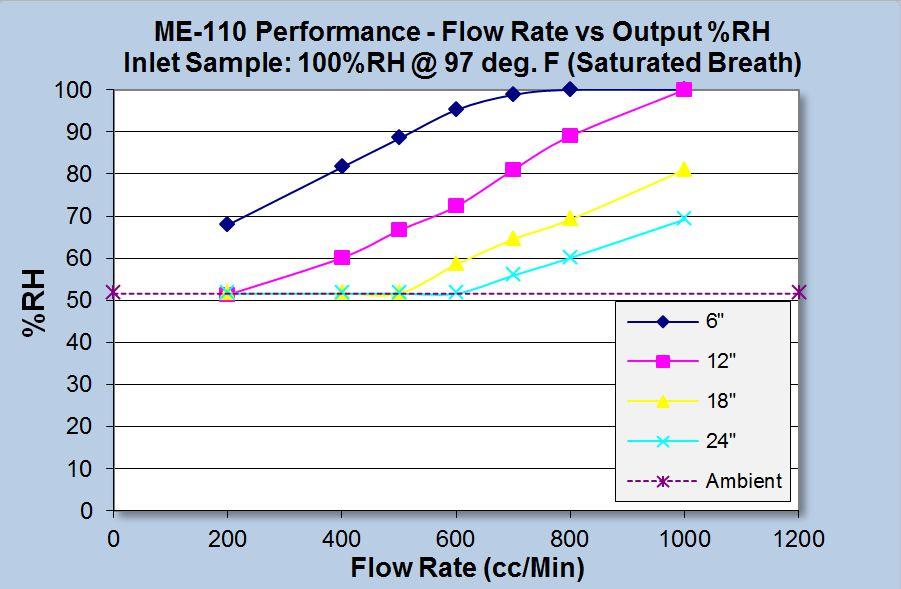

Die Auswahl des geeigneten Trockners richtet sich nach der Zielfeuchte und dem Probengasfluss, der üblicherweise vom Messgasbedarf des Analzsators definiert wird. Nachfolgend sind die  Leistungskurven für vier verschiedene Rohrdurchmesser  – Anklicken der Kurven vergrößert die Ansicht .
